等離子處理對微流控芯片的性能有哪些影響？（1）
文章導(dǎo)讀：微流控芯片的核心功能（如液體操控、分子檢測、細胞培養(yǎng)）高度依賴通道表面的物理化學(xué)狀態(tài)，等離子處理通過精準調(diào)控表面性質(zhì)，為后續(xù)功能實現(xiàn)奠定基礎(chǔ)。
等離子處理作為微流控芯片制備和改性的核心技術(shù)之一，其對芯片性能的影響貫穿 “表面特性 - 功能實現(xiàn) - 應(yīng)用效果” 全鏈條，下面展開進行分析：
調(diào)控表面親疏水性，適配液體操控需求

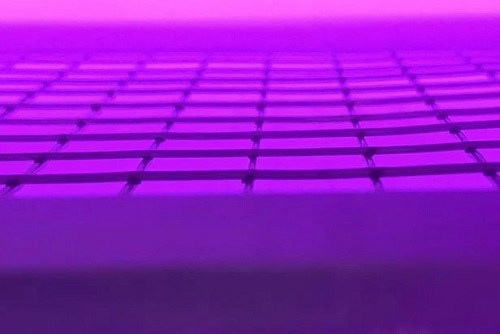

增強親水性：通過氧、空氣等反應(yīng)性氣體等離子體處理，芯片表面（如 PDMS、PMMA、玻璃）會生成大量羥基（-OH）、羧基（-COOH）等極性基團，同時高能粒子轟擊會打破表面原有低能分子鏈（如 PDMS 的 Si-(CH?)?基團），顯著提升表面自由能。例如，未處理的 PDMS 表面接觸角約 105°（疏水），經(jīng)氧等離子體處理后接觸角可降至 30° 以下（親水），使芯片通道能自發(fā)填充水溶液，避免液體在通道內(nèi) “掛壁”，適配生物樣本（如血液、細胞懸液）的順暢流動。
提升表面活性，增強生物相容性
未處理的聚合物芯片（如 PMMA、PC）表面多為惰性分子鏈，易導(dǎo)致生物分子（如蛋白質(zhì)、抗體）吸附不穩(wěn)定，或細胞貼壁時出現(xiàn) “生長異常”。等離子處理后，表面生成的活性基團（如氨基 - NH?，可通過氨氣等離子體引入）能為生物分子提供穩(wěn)定的共價結(jié)合位點，減少非特異性吸附；同時，表面微觀粗糙度的適度增加（離子轟擊刻蝕作用）可模擬細胞外基質(zhì)的 “微環(huán)境”，提升細胞在芯片表面的貼壁率和存活率，適配 “器官芯片”“細胞培養(yǎng)芯片” 等應(yīng)用場景。
對于 PDMS - 玻璃、PDMS-PDMS、PMMA-PMMA 等常見芯片鍵合組合，等離子處理是實現(xiàn) “不可逆密封鍵合” 的關(guān)鍵：

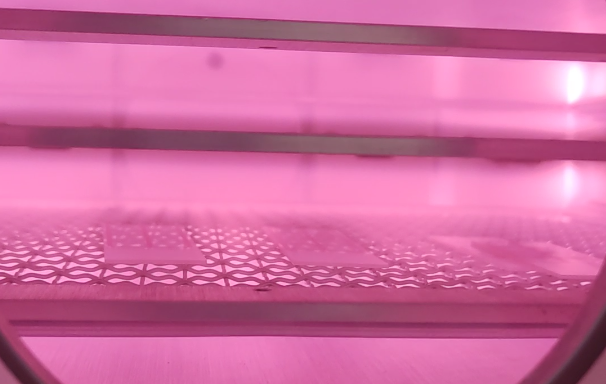

以 PDMS - 玻璃鍵合為例，氧等離子體處理后，PDMS 表面生成大量 Si-OH 基團，玻璃表面本身含有的 Si-O 鍵也會被激活為 Si-OH 基團，當兩表面貼合時，Si-OH 基團之間會發(fā)生脫水縮合反應(yīng)，形成牢固的 Si-O-Si 共價鍵，鍵合強度可達 0.5-1.0 MPa，遠高于傳統(tǒng) “膠水粘接”（易產(chǎn)生有毒殘留）或 “物理壓合”（密封性差），確保芯片在高壓（如微泵驅(qū)動液體）、長時間運行（如連續(xù)檢測 24 小時以上）時無漏液風(fēng)險。
對于塑料芯片（如 PMMA），等離子處理可刻蝕表面形成微觀 “粗糙面”，同時引入活性基團，使后續(xù)熱壓鍵合時界面分子鏈更易擴散、融合，減少鍵合縫隙，避免樣本在縫隙中殘留導(dǎo)致的檢測誤差。
2、提升表面吸附與反應(yīng)效率，優(yōu)化檢測性能
在 “微流控檢測芯片”（如免疫檢測、核酸擴增芯片）中，等離子處理后的活性表面能顯著提升探針分子（如抗體、引物）的固定效率：傳統(tǒng)物理吸附法探針固定率約 30%-50%，而經(jīng)等離子活化后，通過共價結(jié)合（如 - COOH 與氨基的酰胺化反應(yīng)），固定率可提升至 80% 以上，且探針分子分布更均勻，減少 “信號不均” 問題。
同時，表面極性基團的增加可降低檢測樣本中干擾分子（如血清中的雜蛋白）的非特異性吸附，使 “目標分子 - 探針” 的特異性結(jié)合信號更突出，提升檢測靈敏度（通?？墒箼z測限降低 1-2 個數(shù)量級）。
等離子處理通過 “物理刻蝕 + 化學(xué)改性” 的雙重作用，從表面特性、核心功能、穩(wěn)定性到應(yīng)用適配性全方位優(yōu)化微流控芯片性能，是解決芯片 “液體操控難、鍵合不密封、生物相容性差、檢測靈敏度低” 等關(guān)鍵問題的核心技術(shù)。其優(yōu)勢在于 “精準可控”（通過參數(shù)調(diào)整實現(xiàn)定制化改性）和 “綠色環(huán)保”（無需有機溶劑，無二次污染），因此成為微流控芯片從實驗室研發(fā)走向工業(yè)化量產(chǎn)的 “關(guān)鍵支撐技術(shù)” 之一。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統(tǒng)一服務(wù)熱線400-816-9009，普樂斯恭候您的來電！
一、顯著優(yōu)化表面物理化學(xué)特性
微流控芯片的核心功能（如液體操控、分子檢測、細胞培養(yǎng)）高度依賴通道表面的物理化學(xué)狀態(tài)，等離子處理通過精準調(diào)控表面性質(zhì)，為后續(xù)功能實現(xiàn)奠定基礎(chǔ)。調(diào)控表面親疏水性，適配液體操控需求
增強親水性：通過氧、空氣等反應(yīng)性氣體等離子體處理，芯片表面（如 PDMS、PMMA、玻璃）會生成大量羥基（-OH）、羧基（-COOH）等極性基團，同時高能粒子轟擊會打破表面原有低能分子鏈（如 PDMS 的 Si-(CH?)?基團），顯著提升表面自由能。例如，未處理的 PDMS 表面接觸角約 105°（疏水），經(jīng)氧等離子體處理后接觸角可降至 30° 以下（親水），使芯片通道能自發(fā)填充水溶液，避免液體在通道內(nèi) “掛壁”，適配生物樣本（如血液、細胞懸液）的順暢流動。
提升表面活性，增強生物相容性
未處理的聚合物芯片（如 PMMA、PC）表面多為惰性分子鏈，易導(dǎo)致生物分子（如蛋白質(zhì)、抗體）吸附不穩(wěn)定，或細胞貼壁時出現(xiàn) “生長異常”。等離子處理后，表面生成的活性基團（如氨基 - NH?，可通過氨氣等離子體引入）能為生物分子提供穩(wěn)定的共價結(jié)合位點，減少非特異性吸附；同時，表面微觀粗糙度的適度增加（離子轟擊刻蝕作用）可模擬細胞外基質(zhì)的 “微環(huán)境”，提升細胞在芯片表面的貼壁率和存活率，適配 “器官芯片”“細胞培養(yǎng)芯片” 等應(yīng)用場景。
二、保障芯片核心功能的高效實現(xiàn)
1、實現(xiàn)高強度、無泄漏鍵合，保障芯片密封性對于 PDMS - 玻璃、PDMS-PDMS、PMMA-PMMA 等常見芯片鍵合組合，等離子處理是實現(xiàn) “不可逆密封鍵合” 的關(guān)鍵：
以 PDMS - 玻璃鍵合為例，氧等離子體處理后，PDMS 表面生成大量 Si-OH 基團，玻璃表面本身含有的 Si-O 鍵也會被激活為 Si-OH 基團，當兩表面貼合時，Si-OH 基團之間會發(fā)生脫水縮合反應(yīng)，形成牢固的 Si-O-Si 共價鍵，鍵合強度可達 0.5-1.0 MPa，遠高于傳統(tǒng) “膠水粘接”（易產(chǎn)生有毒殘留）或 “物理壓合”（密封性差），確保芯片在高壓（如微泵驅(qū)動液體）、長時間運行（如連續(xù)檢測 24 小時以上）時無漏液風(fēng)險。
對于塑料芯片（如 PMMA），等離子處理可刻蝕表面形成微觀 “粗糙面”，同時引入活性基團，使后續(xù)熱壓鍵合時界面分子鏈更易擴散、融合，減少鍵合縫隙，避免樣本在縫隙中殘留導(dǎo)致的檢測誤差。
2、提升表面吸附與反應(yīng)效率，優(yōu)化檢測性能
在 “微流控檢測芯片”（如免疫檢測、核酸擴增芯片）中，等離子處理后的活性表面能顯著提升探針分子（如抗體、引物）的固定效率：傳統(tǒng)物理吸附法探針固定率約 30%-50%，而經(jīng)等離子活化后，通過共價結(jié)合（如 - COOH 與氨基的酰胺化反應(yīng)），固定率可提升至 80% 以上，且探針分子分布更均勻，減少 “信號不均” 問題。
同時，表面極性基團的增加可降低檢測樣本中干擾分子（如血清中的雜蛋白）的非特異性吸附，使 “目標分子 - 探針” 的特異性結(jié)合信號更突出，提升檢測靈敏度（通?？墒箼z測限降低 1-2 個數(shù)量級）。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統(tǒng)一服務(wù)熱線400-816-9009，普樂斯恭候您的來電！
蘇公網(wǎng)安備 32058302002178號
