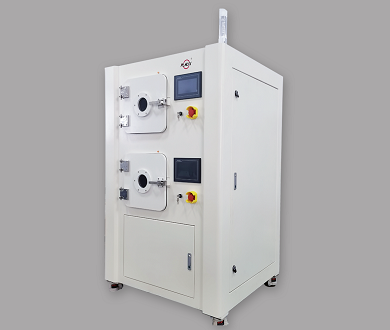

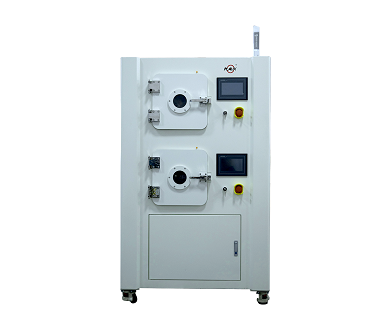

半導體等離子清洗機介紹（1）
文章導讀：半導體等離子清洗機是專為半導體器件（如晶圓、芯片、半導體封裝件、MEMS 器件等）制造過程設計的高精度表面處理設備，核心作用是去除半導體表面的微納級污染物（如有機物、金屬離子、氧化物、光刻膠殘?jiān)龋?，同時實現表面活化、刻蝕或改性，為后續工藝（如光刻、鍍膜、鍵合、封裝）提供潔凈、均勻的表面狀態，直接影響半導體器件的良率和性能。
半導體等離子清洗機是專為半導體器件（如晶圓、芯片、半導體封裝件、MEMS 器件等）制造過程設計的高精度表面處理設備，核心作用是去除半導體表面的微納級污染物（如有機物、金屬離子、氧化物、光刻膠殘?jiān)龋瑫r(shí)實現表面活化、刻蝕或改性，為后續工藝（如光刻、鍍膜、鍵合、封裝）提供潔凈、均勻的表面狀態，直接影響半導體器件的良率和性能。
一、核心作用：適配半導體制造的關鍵工藝需求
半導體制造對表面潔凈度、處理精度要求極高（污染物尺寸需控制在納米級甚至原子級），等離子清洗機的作用可細分為以下場景：
光刻前清洗：去除晶圓表面的有機物（如指紋、光刻膠前處理殘留）和微小顆粒，避免光刻圖案偏移或缺陷；
氧化層去除：針對金屬電極（如 Al、Cu、Au）或半導體襯底（如 Si、GaAs）表面的自然氧化層，通過還原性等離子（如 H?、H?/Ar 混合氣體）將氧化物還原為金屬或純凈襯底，保證后續導電或鍵合性能；
光刻膠剝離 / 殘?jiān)コ涸谖g刻或離子注入后，通過氧化性等離子（如 O?、O?/CF?混合氣體）分解光刻膠主體，同時去除深溝槽、通孔內的光刻膠殘?jiān)ū苊庥绊懞罄m(xù)金屬互聯）；
表面活化與鍵合預處理：對晶圓或封裝件表面進行等離子活化（如 Ar、N?等離子），增加表面能，改善后續鍵合（如硅 - 硅鍵合、金屬 - 陶瓷鍵合）或鍍膜（如 PVD/CVD）的附著力；
MEMS 器件清洗：針對微機電系統（MEMS）的微小結構（如微通道、懸臂梁），等離子清洗可深入窄縫、深孔，避免濕法清洗的液體殘留或結構損傷。
二、技術特點：區別于普通等離子清洗機的核心優勢
半導體等離子清洗機需滿足高潔凈度、高均勻性、高穩定性、低損傷的要求，其技術特點與普通工業級設備有顯著差異：
三、常用工作氣體：按半導體工藝場景匹配
氣體選擇需根據 “污染物類型” 或 “處理目標” 定制，常見組合如下：
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
半導體制造對表面潔凈度、處理精度要求極高（污染物尺寸需控制在納米級甚至原子級），等離子清洗機的作用可細分為以下場景：
光刻前清洗：去除晶圓表面的有機物（如指紋、光刻膠前處理殘留）和微小顆粒，避免光刻圖案偏移或缺陷；
氧化層去除：針對金屬電極（如 Al、Cu、Au）或半導體襯底（如 Si、GaAs）表面的自然氧化層，通過還原性等離子（如 H?、H?/Ar 混合氣體）將氧化物還原為金屬或純凈襯底，保證后續導電或鍵合性能；
光刻膠剝離 / 殘?jiān)コ涸谖g刻或離子注入后，通過氧化性等離子（如 O?、O?/CF?混合氣體）分解光刻膠主體，同時去除深溝槽、通孔內的光刻膠殘?jiān)ū苊庥绊懞罄m(xù)金屬互聯）；
表面活化與鍵合預處理：對晶圓或封裝件表面進行等離子活化（如 Ar、N?等離子），增加表面能，改善后續鍵合（如硅 - 硅鍵合、金屬 - 陶瓷鍵合）或鍍膜（如 PVD/CVD）的附著力；
MEMS 器件清洗：針對微機電系統（MEMS）的微小結構（如微通道、懸臂梁），等離子清洗可深入窄縫、深孔，避免濕法清洗的液體殘留或結構損傷。
半導體等離子清洗機需滿足高潔凈度、高均勻性、高穩定性、低損傷的要求，其技術特點與普通工業級設備有顯著差異：
| 技術維度 | 核心特點 |
| 潔凈度控制 | 設備腔體采用不銹鋼 316L 或鋁合金陽極氧化材質，內壁拋光精度達 Ra≤0.2μm，避免自身顆粒脫落；氣體通路需經過超高純過濾（≥99.999%） ，防止引入金屬離子或雜質； |
| 等離子均勻性 | 采用電容耦合等離子（CCP）、電感耦合等離子（ICP）或微波等離子（MW） 等高精度激發方式，確保晶圓表面（尤其是 12 英寸大尺寸晶圓）的等離子密度均勻性誤差≤±5%； |
| 工藝精確控制 | 支持多氣體混合配比（如 O?/Ar、H?/N?、CF?/O?） 、等離子功率（10-1000W 可調）、真空度（1-100Pa 精確控制）、處理時間（秒級調節），且參數可存儲、復現，滿足不同工藝節點需求； |
| 低損傷設計 | 針對敏感半導體材料（如柔性半導體、化合物半導體 GaN），可通過低溫等離子技術（≤60℃） 或低能量離子轟擊，避免襯底或器件結構損傷； |
| 自動化集成 | 適配半導體產線的自動化需求，支持與晶圓傳輸系統（如 FOUP 晶圓盒）對接，實現 “加載 - 清洗 - 卸載” 全自動流程，減少人工污染；部分設備還具備在線檢測功能（如光學發射光譜 OES，實時監控等離子狀態）。 |
氣體選擇需根據 “污染物類型” 或 “處理目標” 定制，常見組合如下：
| 氣體類型 | 適用場景 |
| 氧化性氣體 |
- O?：主要用于去除有機物（如光刻膠、油污），通過氧化反應生成 CO?、H?O 揮發； - O?/CF?：兼顧有機物去除和輕微氟化物刻蝕，適合去除光刻膠殘?jiān)ㄓ绕渖羁變?nèi)）； |
| 還原性氣體 |
- H?：用于金屬（Cu、Al）或半導體（Si）表面氧化層還原（如 SiO?→Si + H?O）； - H?/Ar：Ar 離子增強 H?的還原性，同時減少 H?等離子的腐蝕風險； |
| 惰性氣體 |
- Ar：無化學反應，通過物理轟擊去除表面吸附顆?；蛉踅Y(jié)合污染物，同時活化表面（增加表面粗糙度和表面能），適合鍵合前預處理； - N?：活化表面的同時，在表面形成薄氮化物層，提升耐腐蝕性； |
| 含氟氣體 | - CF?、SF?：主要用于硅氧化物（如 SiO?）或硅 nitride（Si?N?）的刻蝕，或去除金屬氟化物殘?jiān)ㄐ鑷?yán)格控制用量，避免設備腐蝕）； |
