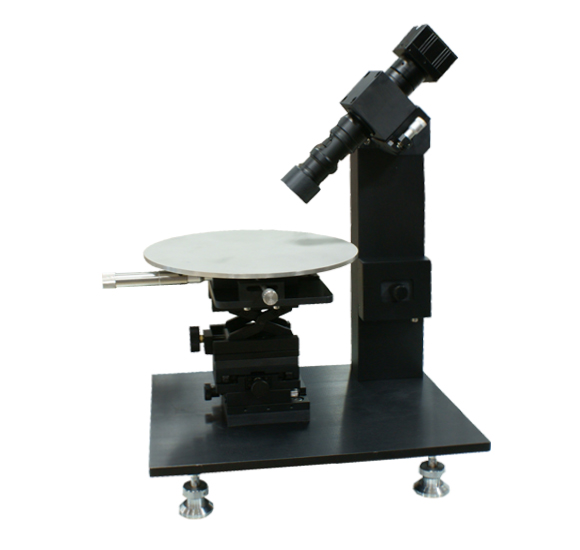

【普樂斯】FH801銀漿高度測試儀
品牌：POWEREACH
名稱：銀漿高度測試儀
型號：FH801型
FH801型芯片銀漿厚度測量儀，標配不含配套電腦，含儀器主機、實驗操作軟件、標配組件、大陸地區免費上門安裝調試培訓、一年保修服務，含稅運，軟件終身免費升級。
FH801型芯片銀漿厚度測量儀必須有配套電腦方能使用，可選擇由供方提供配套電腦，DELL電腦原廠三年上門保修。如用戶自配或利用原有電腦，要求一個USB2.0接口。
名稱：銀漿高度測試儀
型號：FH801型
FH801型芯片銀漿厚度測量儀，標配不含配套電腦，含儀器主機、實驗操作軟件、標配組件、大陸地區免費上門安裝調試培訓、一年保修服務，含稅運，軟件終身免費升級。
FH801型芯片銀漿厚度測量儀必須有配套電腦方能使用，可選擇由供方提供配套電腦，DELL電腦原廠三年上門保修。如用戶自配或利用原有電腦，要求一個USB2.0接口。
訂購熱線：400-816-9009
咨詢熱線：400-816-9009
產品特點
普樂斯FH801銀漿高度測試儀是半導體銀漿Silver Paste高度專用測量儀器，也可稱為銀漿厚度測試儀、芯片die銀漿厚度測量儀、視頻銀漿厚度量測儀等。
在半導體芯片加工中，需要對芯片DIE中的晶圓wafer進行銀漿固定，這就需要對這個固定工藝進行測量，以判斷銀漿的高度或厚度是否達到指定的技術指標。此儀器是專為此工藝開發的測量儀器，通過顯微鏡非接觸圖像識別的方式測量，配上專用電腦軟件，用戶能夠非常方便的測量此工藝的技術指標。
此外，此儀器還可以應用到其他的場合，比如PCB加工、金屬加工、材料加工等。
在半導體芯片加工中，需要對芯片DIE中的晶圓wafer進行銀漿固定，這就需要對這個固定工藝進行測量，以判斷銀漿的高度或厚度是否達到指定的技術指標。此儀器是專為此工藝開發的測量儀器，通過顯微鏡非接觸圖像識別的方式測量，配上專用電腦軟件，用戶能夠非常方便的測量此工藝的技術指標。
此外，此儀器還可以應用到其他的場合，比如PCB加工、金屬加工、材料加工等。
咨詢熱線：400-816-9009
產品參數
FH801型芯片銀漿厚度測量儀技術指標：
| 序號 | 項目 | 技術指標 |
| 1 | 測量方式 | 非接觸圖像識別測量 |
| 2 | 測量范圍 | 10um—1mm（可定制其他范圍） |
| 3 | 測量精度等級 | ±1%（根據選擇的放大倍數和用戶拍攝圖像清晰度有關） |
| 4 | 易用性 | 用戶非常方便操作測量，可以打印、保存測試結果，可導出EXCEL格式 |
| 5 | 顯微鏡工業相機像素 | 130萬像素全彩色（可定制更高像素） |
| 6 | 圖像分辯率 | 1024x768(默認)，最大1280x1024 |
| 7 | 圖像刷新率 | 12幀/秒 |
| 8 | 連續變倍 | 0.7-4.5變倍（整體倍數1～50倍） |
| 9 | 測量角度 | 默認45度，可定制0-90度 |
| 10 | 光源 | 前置落射光源，可定制激光靶點定位 |
| 11 | 位置調整 | XY雙軸平臺，底盤為360度旋轉平臺，可定制帶吸盤 |
| 12 | 產品編號輸入 | 手工輸入或者條形碼（選配） |
| 13 | 通訊接口 | USB口 |
| 14 | 通信距離 | USB延長線5米 |
| 15 | 工作電壓 | DC12V/1A |
| 16 | 工作溫度 | 室溫 |
| 17 | 工作濕度 | 5%-90% |
| 18 | 儀器尺寸 | 400mm×450mm×600mm（長×寬×高） |
注：以上參數僅供參考，本公司可能對相關產品參數進行調整，如有變動，恕不再另行通知。若有不明處，歡迎來電詢問。
咨詢熱線：400-816-9009
工作原理
FH801型芯片銀漿厚度測量儀主要性能：
直徑200mm-400mm的不銹鋼或鋁合金樣品平臺；360°水平旋轉平臺；USB制式高級CCD及變焦光學系統；CCD45°角定位的光路系統。
通過顯微鏡非接觸圖像識別的方式測量，配上專用電腦軟件，用戶能夠非常方便的測量此銀漿固定工藝的技術指標。
直徑200mm-400mm的不銹鋼或鋁合金樣品平臺；360°水平旋轉平臺；USB制式高級CCD及變焦光學系統；CCD45°角定位的光路系統。
通過顯微鏡非接觸圖像識別的方式測量，配上專用電腦軟件，用戶能夠非常方便的測量此銀漿固定工藝的技術指標。
咨詢熱線：400-816-9009
應用領域
FH801型芯片銀漿厚度測量儀應用領域：
主要用于半導體銀漿Silver Paste高度的測量
此外，在PCB加工、金屬加工、材料加工等方面也有應用。
主要用于半導體銀漿Silver Paste高度的測量
此外，在PCB加工、金屬加工、材料加工等方面也有應用。
快速反應，專業配合，精心打造服務生態鏈
1年質保，終身維護，提供配套服務
承諾到達現場的時限：昆山4小時，蘇州8小時，江浙滬24小時，其他區域48小時
