等離子清洗機阻抗匹配的工作原理是怎樣的？有哪些知識點？
文章導讀：在昨天的文章中，普樂斯向大家介紹了等離子清洗機的阻抗匹配器，阻抗匹配器就仿佛是等離子清洗機反應腔體、電極與等離子發生器之間的橋梁。那么等離子清洗機阻抗匹配的工作原理是什么樣的？是如何運作的？

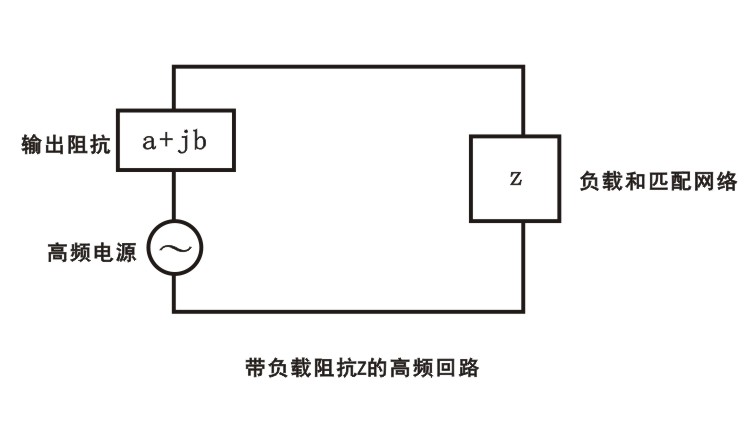

阻抗匹配常見于真空等離子清洗機設備上，設備的反應腔體、電極和等離子發生器統稱為負載，在帶負載的直流回路中，外電路的負載電阻與電源內阻相等是負載匹配一個必要條件。直流回路的這一Z大功率定理在相應的交流回路中也存在。下圖為大家列舉了一個具有負載阻抗z的高頻回路。
設電源內阻抗即輸出阻抗為（a+jb）Ω，為滿足在負載上Z大的功率輸出，就需要負載阻抗和高頻發生器輸出阻抗“共軛匹配”。共軛匹配可以實現將總阻抗變成純電阻的，即此時負載阻抗Z必須為（a-jb)Ω。

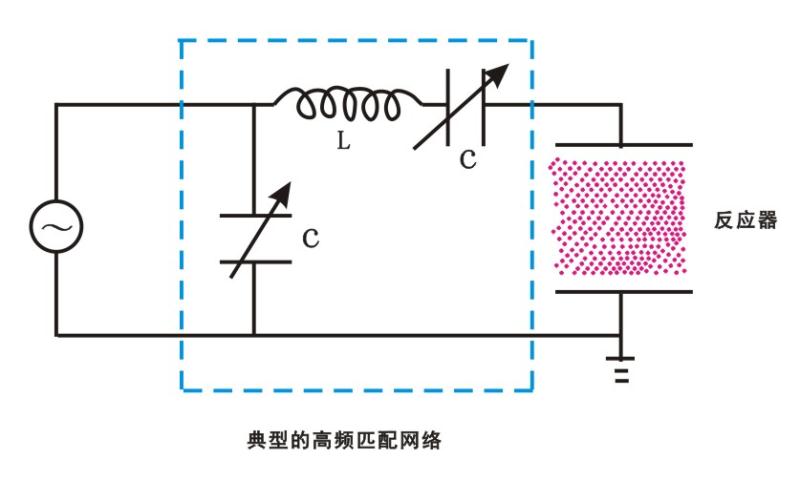

一種典型的高頻匹配網絡如下圖所示。在等離子清洗機設計中，為控制回路中高頻電流在合理數值區間，常會將高頻發生器的輸出阻抗設計成純電阻的，其阻值一般是50Ω。高頻放電阻抗一般為電容性阻抗，高頻放電阻抗會因等離子處理設備中反應腔體的放電條件變化而發生數值變動，因而就需要調節匹配網絡的阻抗與放電阻抗相加合，實現加合后的模擬負載阻抗與高頻發生器輸出阻抗一致，從而實現匹配。
換句話說，要通過各種放電條件來對匹配網絡進行調節，使模擬負載也等于50Ω。此外，為了避免匹配網絡因發熱而造成的非必要的功率損耗，匹配網絡的位置擺放也有考究，這是影響等離子清洗機匹配效果的其中一個因素，詳細內容普樂斯將在之后文章中再與大家交流。
普樂斯電子11年專注研制等離子清洗機，等離子體清洗機，等離子清洗設備，常壓大氣和低壓真空型低溫等離子表面處理設備，大氣低溫等離子體表面處理系統，大氣常壓收放卷等離子表面處理設備，已通過ISO9001質量體系和歐盟CE認證，為電子、半導體、汽車、yi療等領域的客戶提供清洗，活化，刻蝕，涂覆的等離子表面處理解決方案，是行業內值得信賴的等離子清洗機廠家。如果您想要了解更多關于產品的詳細內容或在設備使用中有疑問，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
普樂斯電子11年專注研制等離子清洗機，等離子體清洗機，等離子清洗設備，常壓大氣和低壓真空型低溫等離子表面處理設備，大氣低溫等離子體表面處理系統，大氣常壓收放卷等離子表面處理設備，已通過ISO9001質量體系和歐盟CE認證，為電子、半導體、汽車、yi療等領域的客戶提供清洗，活化，刻蝕，涂覆的等離子表面處理解決方案，是行業內值得信賴的等離子清洗機廠家。如果您想要了解更多關于產品的詳細內容或在設備使用中有疑問，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
